首页 > 供应产品 > 「门禁机」触摸门禁机控制器系统刷卡器密码ID门禁机门禁系统私模门禁

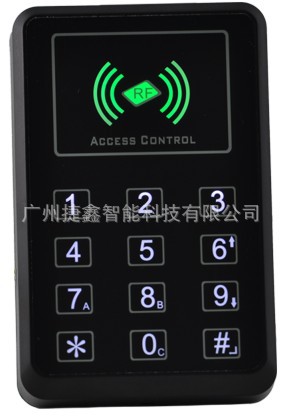

「门禁机」触摸门禁机控制器系统刷卡器密码ID门禁机门禁系统私模门禁
浏览: 4
品牌: 捷鑫智能
规格: 统一规格
类型: 普通型
单价: 面议
最小起订量: 1
供货总量: 1
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2020-12-05 17:16

详细信息
  • 品牌/型号:捷鑫
  • 产品种类:触摸门禁机
  • 品牌:捷鑫
  • 存储量:16000(条)
  • 工作频率:125(Khz)
  • 感应方式:非接触式
  • 识别方式:智能卡
'

201308081652135349

1,采用ARM-MO芯片,速度快,抗干扰强
2,自带USB接口,可备份控制器数据
3,触摸按键

一、功能简介:1.内置ID、IC或ID+IC读卡器,可外接W26读卡器。2.支持刷卡、刷卡或密码、刷卡+密码开门方式。3.刷卡或输入卡号方式增加用户卡,支持管理卡加卡。4.继电器常开常闭干节点开锁信号, 延时可设0.5秒或1到99秒。可设继电器通电吸合或不吸合的状态。5.卡片容量16000张,一组六位数开门密码。6.IC卡门禁默认识别IC卡的序列号,可设置验证扇区密码,扇区编号和密码可任意设置7.门未关好或开门超时蜂鸣器发出报警声提示。8.支持卡号备份,卡片误删可恢复。9.自带USB(mini)接口,用USB线与电脑连接可备份卡号,也可进行增加卡或删除卡的操作。二、性能参数
输入电压DC12V±30%
工作电流<100mA
工作温度-35℃~70℃
卡片类型ID、IC、ID+IC,三种选择
工作频率ID:125KHZ;IC:13.56MHZ
卡片容量16000PCS
反应时间<0.5秒
输出负载2A24VDC(干结点信号)
感应距离3-7cm
主机尺寸L120×W75×H25mm
引线长度20cm
三、引线说明主引线(8P)
序号线色信号功能说明
112V电源正极输入
2GND电源负极输入
3NC继电器常闭端(开关量信号)
4COM继电器公共端(开关量信号)
5NO继电器常开端(开关量信号)
6GND电源负极输出
7绿IN出门按钮输入(低电平有效)
8DOOR门状态检测输入(低电平有效)
外接读头引线(4P)
序号线色信号功能说明
1D1读头数据线DATA1输入
2D0读头数据线DATA0输入
3GNDOUT电源负极输出
412VOUT电源正极输出
三、使用说明通电:通电B一声,RF刷卡感应区显示一下红色后变为绿色,按键背光亮,8秒内无按键动作背光亮度减弱。刷无效卡:B声后BBB三声,刷卡感应区显示一下红色,状态指示区显示三下红色,按键背光亮。刷有效卡:B一声,刷卡区显示红色,显示时间与继电器动作时间同步,同时按键背光亮。密码开门:输入六位密码按#键确认。输入六位密码后可任意输入多个数字,再按#键也可正常开门。卡+密码开门:刷用户卡刷卡感应区绿色闪烁,输入六位密码,按#确认执行开门;也可以先输入六位密码按#刷卡感应区红色闪烁,再刷卡执行开门。四、管理卡操作说明1.新增管理卡:控制器断电后拆开后盖,在主板背面标有J4的三端插针,将短路帽插到0端(靠接线插座端),接通电源控制器刷卡感应区闪烁绿色,连续刷两张卡后控制器一直BBB。。。连续响,再断电后将短路帽插到1端(靠丝印J4端),重新通电恢复正常使用模式。刷的第一张为增加卡,第二张为删除卡。新增管理卡后以前的设置的管理卡将失效。2.增加用户卡:在正常使用模式下刷增加卡,刷卡感应区绿色闪烁,连续刷需增加的用户卡,最后再刷增加卡退出增加用户卡状态。刷新增的用户卡时BB两短声表示添加成功,若BBBB四短声表示此卡已经添加过或添加不成功。3.删除用户卡:在正常使用模式下刷删除卡,刷卡感应区红色闪烁,连续刷需删除的用户卡,最好再刷删除卡退出删除用户卡状态。删除过程中,刷用户卡B一声表示成功删除,若是B一短声后BBB三声表示此卡已经删除或不是有效用户卡。4.删除所有用户卡:在正常使用模式下刷删除卡,刷卡感应区红色闪烁,刷增加卡,再刷删除卡,即删除所有用户卡。五、按键设置说明按任意键后,按键背光全亮表进入按键输入状态,每按一下键B一声表示按键有效。#键为确认键,B- 长叫一声表示设置成功,若BBB声表示设置失败。在按键输入过程中按*键BBB声并退出输入状态。操作过程中8秒内无任何操作自动退出系统。1、进入设置状态:按# 999999 #,成功进入设置状态后状态指示区绿色闪烁。999999是出厂默认管理密码。使用时建议修改管理密码,并牢记新密码。以下操作都必须在进入设置系统后才能操作。2、修改管理密码:按00#XXXXXX # ,XXXXXX 表示6位新系统管理密码,操作完毕自动退出设置状态。3、刷卡增加用户卡:按01#,刷卡感应区绿色闪烁,连续刷需增加的卡片,BB两短声表示加卡成功,BBBB声已增加过或增加不成功。刷完后按*键退出设置状态。4、卡号增加用户卡:按02#XXXXXXXXXX # ,B一声后表示增加成功,可继续输入下一卡号。XXXXXXXXXX 表示10位卡。按*退出 设置状态。5、刷卡删除用户卡:按03#,连续刷需删除的卡片,B一声表示删卡成功,BBB声表卡已删除或不是有效卡。按*键退出设置状态。6、卡号删除用户卡:按04# XXXXXXXXXX #,B一声后表示删除成功,可继续输入下一卡号。XXXXXXXXXX 表示10位卡。按*退出 设置状态。7、删除全部用户卡:按05# ,B长叫一声表示删除所有用户卡完毕并自动退出设置状态。8、继电器上电是否吸合:按06# X#,X= 1 为继电器上电吸合 X=2 为继电器上电不吸合,操作完毕自动退出设置状。出厂默认为上电不吸合。9、设置开门时间由键盘模式或短路帽模式:按 08#X#,X=1为键盘模式, X=2为短路帽模式,操作完毕自动退出设置状。出厂默认短路帽设置开门时间。10、设置开门时间:按07#XX#,XX为 00-99,单位为秒。设置成00为0.5秒,适合控制电控锁。设置此项时必须操作第9项设置开门时间为键盘模式。11、是否验证IC卡的扇区密码:按09# X#,X=1为启动验证扇区密码, X=2 为不验证扇区密码,操作完毕自动退出设置状。此操作仅对IC卡门禁设备有效,若 ID卡的门禁设备则无效。出厂默认不验证扇区密码。12、设置验证IC卡的扇区编号和密码:按10# SS K XXXXXXXXXXXX # ;SS为扇区编号,00-15之间选择;K为扇区的块编,0-2之间选择,(块编号可任意设置,为后续升级预留);XXXXXXXXXXXX为12位扇区密码,000000000000-999999999999之间选择;此操作仅对IC卡门禁设备有效,需启动验证扇区密码功能,若ID卡的门禁设备则无效。13、管理员开门:按11#,执行一次开门的动作,操作完毕自动退出设置状。14、新增管理卡:按71#,刷卡感应区绿色闪烁,连续刷两张卡后自动退出设置状态。第一张为增加卡,第二张为删除卡。新增管理卡后之前设置的管理卡将失效。15、设置开门模式:按15#X#,X=1为只刷卡,X=2为卡或密码,X=3为卡+密码,操作完毕自动退出设置状态。出厂默认卡或密码开门方式。16、修改开门密码:按16#XXXXXX#, XXXXXX为新开门密码。出厂默认密码为88888817、设置超时报警:按12# X#,X=1为启动报警, X=2为不启动报警;当启动超时报警后,开门时间执行完毕延时3秒钟检测门状态端口,高电平时(门状态检测端口与电源地断开)表示门未关好,蜂鸣器持续鸣叫25秒,再过 120秒重新检测。当低电平时(门状态检测端口与电源地接通)蜂鸣器自动停止鸣叫。18、存储器空间整理和卡号备份:按13#,执行该功能后,控制器将零碎的存储单元重新整理,类似于电脑的磁盘整理功能,同时会将所有的卡号备份到存储器的另外的单元,便于以后数据还原。19、备份数据还原:按14#,将16项备份的数据还原到回去,注意,在备份数据后新增的卡片信息将丢失。20、恢复出厂值 :按73 #,控制器出厂时参数如下:继电器吸合时间为0.5秒; 继电器上电不吸合;不启动门磁报警;不启动扇区密码验证;管理密码为999999;开门密码为88888;使用跳线作为继电器的吸合时间。删除用户卡和管理卡;备份的用户卡不会删除出。六、接线示意图

七、跳线帽设置开锁时间控制器断电后拆开后盖,在主板背面标有J6的三端插针,将短路帽插到0端(靠接线插座端),继电器动作时间为0.5秒,将短路帽插到1端(靠丝印J6端),继电器动作时间为5秒。八、设置流程用管理卡的方法:新增管理卡→增加用户卡→设置开门时间→正常使用。九、注意事项1、本设备不防水,严禁安装室外,外壳为塑料材质避免击打破坏2、跳线帽设置开锁时间无效时,用红外遥控器设置为短路跳线帽设置的状态。3、用USB线与电脑连接时,需打开外壳取出电路板才能进行。4、本设备使用射频频率为125KKZ 或 13.56MHZ ,避免安装在相同频率的环境中,若外接读卡器时与本设备的间隔距离在40cm以上。'
